Interfaz de usuario de 4,3 pulgadas

1. Especificaciones de la pantalla:

• ​​Resolución​​: 480×272 píxeles, profundidad de color de 24 bits.
• ​​Brillo​​: 250 cd/m² con retroiluminación LED (ajustable, vida útil de 20.000 horas).
• ​​Pantalla táctil​​: Panel táctil resistivo (variante R).

2.Configuración de hardware​:

• ​CPU​​: Procesador ARM Cortex-M4F de 200 MHz con 2 MB de PSRAM.
• ​​Memoria​​: 16 MB SPI NOR Flash para firmware/almacenamiento de datos.
• ​​Fuente de alimentación​​: Entrada de 9 a 30 V CC (consumo de energía máximo de 1,5 W).
• ​​Comunicación:

ASTGE043W024-L480X272R-A1D0C​​: 1× puerto serie RS485.

​​ASTGE043W024-L480X272R-A1E0C​​: 1× puerto serie RS232.

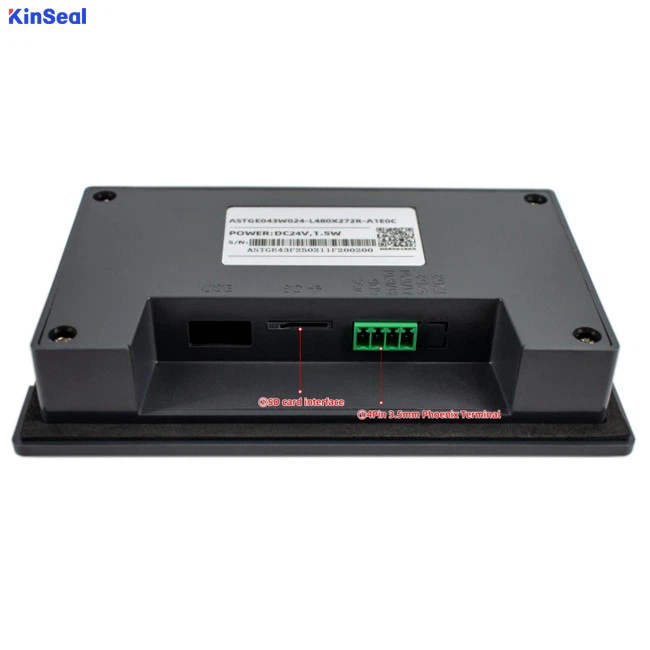

• Interfaces​​: Bloque de terminales Phoenix de 4 pines, ranura para tarjeta SD para descarga de programas.

3.Durabilidad ambiental​:

• ​​Temperatura de funcionamiento​​: -10 grados a 50 grados.
• ​​Temperatura de almacenamiento​​: -30 grados a 70 grados.
• ​​Humedad​​: 10–90 % de humedad relativa (sin-condensación).

4.​​Software y compatibilidad​​:

• ​​Software de configuración HMIlite​​: Admite el desarrollo de HMI personalizado con controles de arrastrar-y-soltar (botones, gráficos, alarmas, códigos QR, etc.), compatibilidad multilingüe e integración de protocolos PLC (Modbus, Mitsubishi, Siemens, Delta, etc.).
• ​​Programación de macros​​: Lógica basada en C-para funcionalidad avanzada.

5.Certificaciones de confiabilidad​:

• Aprobado​ESD​​ (contacto ±4kV, descarga de aire ±6kV), ​​EFT​​ (±4kV), y ​​pruebas de envejecimiento a alta/baja temperatura​(-20 grados a 60 grados).
• Cumple con ​​ISO9001:2015​​ estándares de calidad.

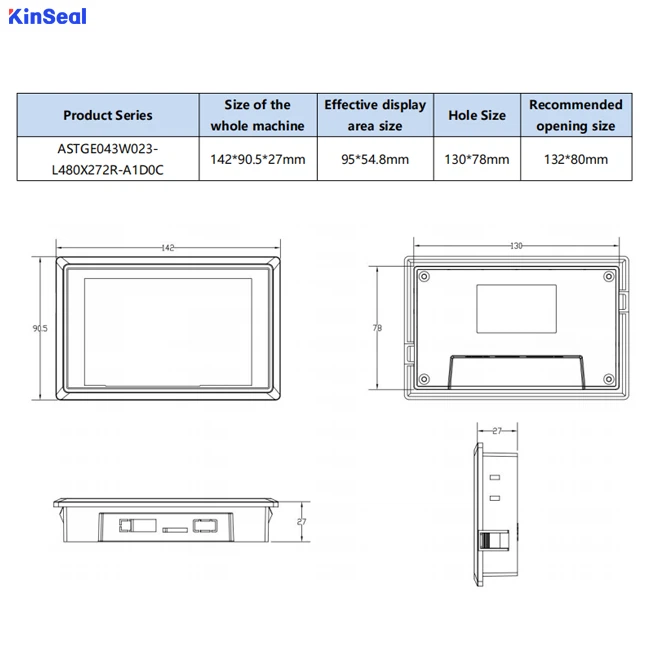

​​6.Dimensiones físicas​​:

• ​​Tamaño total​​: 142×90,5×27 mm (157 g).
• ​​Área de visualización​​: 95×54,8 mm.
• ​​Instalación​​: Recorte del panel de 130×78 mm (recomendado: 132×80 mm).

Escenario de aplicación:

1.Sistemas de control de automatización industrial​

• Actúa como un​Interfaz humana-máquina (HMI)​​ para monitorear y controlar PLC, motores, sensores o líneas de producción en fábricas.
• Ideal para visualización de datos-en tiempo real (por ejemplo, temperatura, presión, velocidad) en procesos de fabricación.

2.Paneles de operación de maquinaria y equipos​

• Integrado en maquinaria industrial (p. ej., máquinas CNC, sistemas de embalaje) para entrada del operador, visualización de estado y diagnóstico de fallas.
• La pantalla táctil resistiva garantiza la confiabilidad en entornos polvorientos o de alta-vibración.

3.Dispositivos de instrumentación y medición​

• Muestra parámetros críticos para instrumentos industriales (por ejemplo, medidores de flujo, analizadores de energía, monitores ambientales).
• Admite comunicación RS485/RS232 para integración con sensores y unidades de control.

4.IoT y gestión inteligente de la energía​

• Se utiliza en sistemas de redes inteligentes, inversores solares o sistemas de gestión de baterías para visualizar el consumo de energía, el voltaje y las alarmas.
• La funcionalidad del código QR permite un acceso rápido a los registros de mantenimiento o portales de pago.

 5.Transporte e Infraestructura​

• Implementado en paneles de control de tráfico, sistemas de señalización ferroviaria o estaciones de carga de vehículos eléctricos para actualizaciones de estado e interacción del usuario.
• Resiste fluctuaciones de temperatura (-10 grados a 50 grados) en instalaciones al aire libre o semi-exteriores.

6. Equipo médico y de laboratorio​

• Proporciona una interfaz duradera para dispositivos médicos (p. ej., herramientas de diagnóstico, analizadores de laboratorio) que requieren entrada/salida de datos precisa.

​7.Automatización de edificios y sistemas HVAC​

• Controla los sistemas de calefacción, ventilación y seguridad en edificios comerciales mediante Modbus o protocolos personalizados.
• Admite pantallas de alarma y seguimiento de datos históricos para mantenimiento.

8. Monitoreo Agrícola y Ambiental​

• Se integra con sistemas de riego, controladores de invernaderos o estaciones meteorológicas para mostrar datos de sensores y activar acciones.
