El término "sistema de cable" se refiere al número de cables utilizados para suministrar energía al instrumento y para transmitir señales estándar. El término "sistema de varios hilos" se introdujo después del nacimiento del transmisor de dos hilos. Este es el resultado del uso generalizado de amplificadores electrónicos en la instrumentación. La naturaleza de la amplificación es un proceso de conversión de energía, que no se puede separar de la fuente de alimentación. Por lo tanto, aparecieron los primeros transmisores de cuatro hilos, es decir, dos cables son responsables de la fuente de alimentación, y los otros dos cables son responsables de la salida de las señales convertidas y amplificadas (por ejemplo, voltaje, corriente, etc.).
Los instrumentos impulsados por 220VAC deben ser de cuatro hilos.
La instrumentación de señal de cuatro hilos se refiere a: el circuito de fuente de alimentación y el circuito de señal son independientes entre sí, separados por un circuito de aislamiento, para el aislamiento de la señal estándar de 4 ~ 20 mA. Por lo tanto, la señal debe estar aislada y generalmente no conectada a tierra. La fuente de alimentación puede ser de 24 VCC o 220VAC.
Cuando la potencia proporcionada por el sistema de dos hilos no es suficiente para suministrar energía al instrumento, se usa el método de tres hilos y la señal es una señal estándar 4-20} mA.
Los tres cables del sistema de tres hilos son: uno para la fuente de alimentación (generalmente 24vdc+), uno para la señal y un cable común para la fuente de alimentación y la señal para el punto de referencia de voltaje y el bucle de corriente.
Las señales estándar no -4 a 20MA no se denominan dos hilos.
El sistema de dos hilos es dos cables alimentados por la transmisión simultánea de señales estándar de 4 a 20 mA. No esta señal estándar no se llama sistema de dos hilos. La capacidad mínima de suministro de alimentación del sistema de dos hilos es: 4MA × 24 V - Consumo de energía del instrumento receptor - Pérdida de línea.
Entonces, en la operación de campo real, el sistema de cuatro hilos, el sistema de tres hilos y el sistema de dos hilos es la principal fuente de alimentación?
La mayor parte de la fuente de alimentación de cuatro hilos para 220V.AC, también hay fuente de alimentación para 24V.DC.

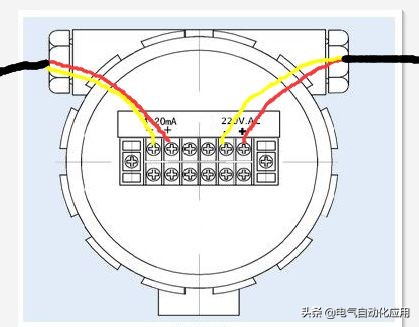

Transmisor de cuatro hilos Como se muestra en la figura a continuación, la mayor parte de su fuente de alimentación para 220V.AC, también están alimentados por 24V.DC. DC, resistencia de carga de 250Ω, o 0-10 ma.dc, resistencia de carga de 0-1. 5kΩ; Algunos también tienen señales MA y MV, pero la resistencia de carga o resistencia de entrada, debido a diferentes formas de circuito de salida y diferentes valores.
La mayor parte de la fuente de alimentación de tres hilos es de 24 V.DC.

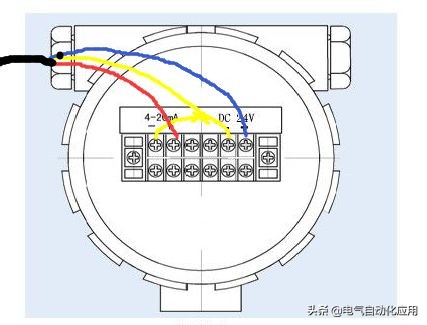

Transmisor de tres hilos Como se muestra en la figura a continuación, el llamado sistema de tres hilos es el extremo positivo de la fuente de alimentación con un cable, el extremo positivo de la salida de la señal con un cable, el extremo negativo de la fuente de alimentación y El extremo negativo de la señal comparten un cable. DC, la mayoría de su fuente de alimentación para 24V.DC, la señal de salida tiene 4-20 ma.dc, resistencia de carga de 250Ω o 0-10 ma.dc, resistencia de carga de 0-1. 5kΩ ; Algunos también tienen señales MA y MV, pero la resistencia de carga o resistencia de entrada, debido a las diferentes formas de circuitos de salida y diferentes valores.
La fuente de alimentación de dos hilos es 24V.DC.

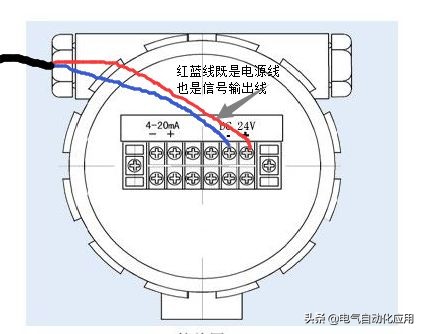

Transmisor de dos hilos que se muestra en la siguiente figura, su fuente de alimentación es de 24V.DC, la señal de salida es 4-20 ma.dc, la resistencia de carga es de 250Ω, la línea negativa de la fuente de alimentación de 24 V tiene el potencial más bajo, que es la línea común de señal, para el transmisor inteligente también se puede cargar en la señal 4-20 mA.DC en la señal de tecla de tecla FSK del protocolo HART.
Debido a los diferentes principios y estructuras de trabajo de varios transmisores, lo que llevó a la aparición de diferentes productos, también determina la forma de cableado de dos hilos, tres hilos y cuatro hilos del transmisor. ¿Cómo elegir un instrumento de cuatro hilos, tres hilos y dos hilos?
Potencia superior a 10W, requisitos de mayor precisión, la elección general de la instrumentación de cuatro hilos.
La aplicación de la instrumentación de cuatro hilos, lo más temprano comenzó con la aparición de la instrumentación de combinación de la unidad eléctrica de tipo DDZ-II, fuente de alimentación para 22 0 v.ac, seguido de la señal de salida para 0 ~ 10m.dc cuatro. -La transmisor de cable ha sido ampliamente utilizado. Debido a la complejidad del circuito de conversión, el consumo de energía y otras razones, muchos instrumentos aún se priorizan el sistema de cuatro hilos, el más común como el medidor de flujo de masa de la fuerza Koch y el medidor de flujo electromagnético, ahora o el sistema de cuatro hilos, porque el medidor de masa necesita Para ser el consumo de energía de vibración, el medidor de flujo electromagnético debe ser el consumo de energía de excitación, la potencia de 2 tabla a 10W o más, por lo que debe ser un sistema de cuatro hilos.
Reduzca el suministro de voltaje de no seguridad, la elección general de la instrumentación de tres hilos.
La aplicación del sistema de tres hilos, para satisfacer las necesidades de instrumentación del diseño de potencia de la fuente de alimentación, la fuente de alimentación del transmisor de 220V.AC a la fuente de alimentación de CC de bajo voltaje, como la fuente de alimentación de la caja de alimentación de 24 V.DC Para tomar, reduzca el suministro de voltaje que no sea de seguridad. De esta manera hay un producto transmisor de tres hilos.
Menos potencia y asequible, generalmente elige el sistema de dos hilos.
La aplicación de la instrumentación de dos hilos, el uso de las señales 4-20 MA.DC, los instrumentos de campo se pueden realizar un sistema de dos hilos, y ahora los productos nacionales de transmisor de dos hilos son ampliamente utilizados.
En resumen, para el usuario, la selección debe basarse en la situación real de la unidad, como la unidad del sistema de señal, los requisitos a prueba de explosiones, los requisitos del equipo receptor, la inversión y otros problemas a considerar la elección.
Cabe señalar que la salida del transmisor de tres hilos y cuatro hilos 4-20 mA.DC Signal, debido a su principio y estructura de circuito de salida y un sistema de dos hilos no es lo mismo, por lo que en la aplicación de lo negativo El final de su salida y la línea negativa de la fuente de alimentación de 24 V se pueden conectar a un terreno común, se puede prestar atención y, si es necesario, para tomar medidas de aislamiento, como el uso de distribuidores, barreras de seguridad, etc. con el fin de Comparta el poder con otros instrumentos, un terreno común y para evitar la generación de interferencia adicional. Esto es para prestar atención a si el final negativo de la fuente de alimentación de 24 V se puede conectar al terreno común.
